Xe nâng mặt bàn thủy lực tải trọng năm trăm kilôgam là một trong những thiết bị công nghiệp hỗ trợ nâng hạ và trung chuyển hàng hóa cơ động phổ biến nhất hiện nay.

Chia sẻ:

Thông tin sản phẩm

Xem nhanh

1. Bản chất kết cấu cơ khí và kiến trúc vật liệu
2. Kiến trúc hệ thống truyền động thủy lực áp suất cao
3. Hệ thống bánh xe di chuyển và cơ chế phanh định vị
4. Nguyên lý vận hành cơ học và chu trình thủy lực tuần hoàn
5. Ứng dụng thực tiễn trong hạ tầng sản xuất và kho vận
6. Quy tắc vận hành an toàn và phòng ngừa rủi ro tại hiện trường
7. Quy trình kiểm tra và bảo dưỡng kỹ thuật định kỳ

Xe nâng mặt bàn thủy lực tải trọng năm trăm kilôgam là một trong những thiết bị công nghiệp hỗ trợ nâng hạ và trung chuyển hàng hóa cơ động phổ biến nhất hiện nay. Thiết bị này đóng vai trò cầu nối quan trọng trong hạ tầng dịch chuyển vật liệu tại các nhà xưởng, kho bãi logistics, và các dây chuyền lắp ráp cơ khí. Với năng lực chịu tải nửa tấn kết hợp cùng cơ chế nâng hạ bằng áp suất chất lỏng, dòng xe này mang lại một giải pháp công học xuất sắc, giúp giải phóng sức lao động, tăng tốc độ bốc xếp và ngăn ngừa tối đa các chấn thương cột sống cho người lao động.

Dưới đây là tài liệu kỹ thuật toàn diện, chi tiết và chuyên sâu nhất về hệ thống xe nâng mặt bàn thủy lực năm trăm kilôgam, được trình bày hoàn toàn dưới dạng văn bản phân tích kỹ thuật dòng chảy và kết cấu cơ khí.

1. Bản chất kết cấu cơ khí và kiến trúc vật liệu

Sự bền bỉ và độ an toàn của một chiếc xe nâng mặt bàn phụ thuộc hoàn toàn vào cấu trúc cơ khí cốt lõi. Để chịu được lực nén thường xuyên từ khối hàng nặng năm trăm kilôgam, các kỹ sư đã tối ưu hóa từng modul linh kiện thông qua các tiêu chuẩn vật liệu nghiêm ngặt.

Mặt bàn chịu tải gia cường:

Bề mặt bàn nâng là nơi tiếp nhận lực trực tiếp từ hàng hóa. Bộ phận này được dập nguội từ một tấm thép cacbon nguyên khối có độ dày cao để đảm bảo tính đồng nhất về cấu trúc. Phía dưới mặt bàn được hàn gia cường bằng hệ thống xương chịu lực bằng thép hình chữ U chạy dọc và ngang. Kết cấu này tạo ra một ma trận chịu lực vững chắc, giúp mặt bàn có khả năng chống lại hiện tượng cong vênh, vặn xoắn hoặc móp méo cục bộ khi khối hàng bị đặt lệch tâm. Toàn bộ bề mặt ngoài cùng được xử lý bằng công nghệ phun sơn tĩnh điện đa lớp, giúp bảo vệ lớp kim loại khỏi các tác động oxy hóa, trầy xước và ăn mòn từ dung môi công nghiệp.

Hệ thống khung nâng cắt kéo:

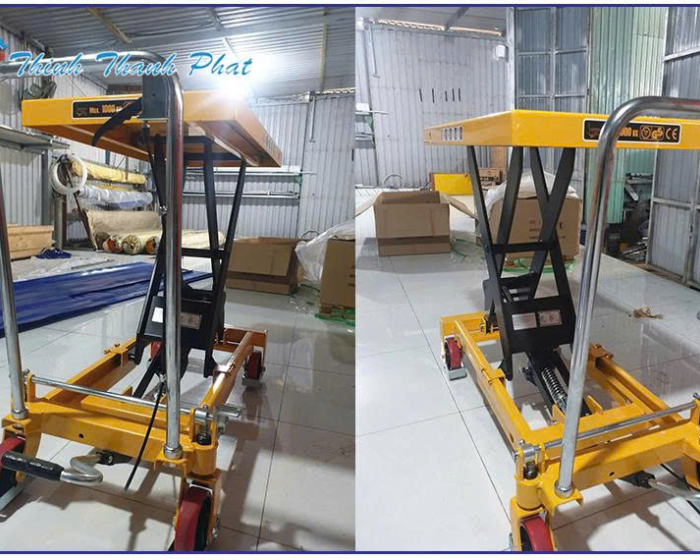

Bộ khung cắt kéo hình chữ X là cơ cấu chịu tải và dẫn hướng hành trình nâng theo phương thẳng đứng. Khung nâng này được làm từ các thanh thép bản đặc có độ dày lớn, liên kết với nhau thông qua các trục chốt quay trung tâm. Các chốt trục này được tôi cứng bằng nhiệt để chịu được ứng suất cắt cực đại khi xe mang tải nặng. Tại các điểm đầu cuối của thanh cắt kéo, nhà sản xuất tích hợp các con lăn dẫn hướng. Các con lăn này được làm bằng thép bọc nhựa chuyên dụng chịu áp lực cao, chuyển động tịnh tiến mượt mà bên trong các rãnh trượt của khung đế và mặt bàn, giúp triệt tiêu tiếng kêu rít và giảm ma sát kim loại.

Khung sườn đế và tay đẩy:

Khung đế là bệ đỡ cho toàn bộ hệ thống cơ khí và thủy lực bên trên. Khung được hàn chắc chắn từ thép chịu lực, tạo độ đầm tĩnh cho xe khi dịch chuyển. Tay đẩy của xe được thiết kế ở độ cao vừa vặn với vóc dáng của người vận hành, làm từ ống thép dày và chắc chắn, giúp người dùng dễ dàng tạo lực kéo hoặc đẩy xe đi một cách nhẹ nhàng.

2. Kiến trúc hệ thống truyền động thủy lực áp suất cao

Nếu khung cơ khí đóng vai trò như bộ xương thì hệ thống thủy lực chính là cơ bắp của thiết bị. Hành trình vươn cao của mặt bàn được quyết định bởi hiệu suất chuyển đổi áp suất chất lỏng bên trong cụm bơm.

Cụm xi lanh thủy lực công suất lớn:

Thiết bị được trang bị một xi lanh thủy lực bố trí nghiêng góc ở phần lõi của khung cắt kéo. Vỏ xi lanh được đúc từ thép chịu áp lực cao với thành ống dày để ngăn chặn hiện tượng phình ống khi đạt áp suất làm việc cực đại. Ty ben bên trong được chế tạo từ thép hợp kim gia công bóng phẳng bề mặt và mạ một lớp crôm dày. Lớp mạ này có tác dụng giảm thiểu ma sát với phớt chặn dầu, chống mài mòn và ngăn ngừa hiện tượng trầy xước lòng xi lanh.

Hệ thống phớt và cụm van điều khiển:

Hệ thống phớt chặn lưu chất: Để giữ cho mặt bàn đứng im cùng khối hàng nặng trên cao, hệ thống phớt cao su kỹ thuật đóng vai trò quyết định. Các vòng phớt này ôm khít lấy ty ben, ngăn chặn hoàn toàn việc dầu thủy lực rò rỉ qua các khoang công tác, đảm bảo áp suất tĩnh luôn ổn định.
Van an toàn quá tải: Đây là cơ chế bảo vệ thông minh được tích hợp trực tiếp vào cụm bơm. Khi tải trọng trên mặt bàn vượt quá mức năm trăm kilôgam, van an toàn sẽ tự động mở ra, cho phép dầu thủy lực chảy ngược về bình chứa thay vì đi vào xi lanh. Cơ chế này ngăn chặn việc người dùng cố tình sử dụng quá tải gây phá hủy kết cấu xe.
Van tiết lưu hạ tải: Nằm ở đường xả dầu, van này khống chế tốc độ dòng chảy của lưu chất khi hạ bàn nâng. Nhờ đó, ngay cả khi người vận hành bóp mạnh cần xả, mặt bàn vẫn hạ xuống với tốc độ đều đặn, mịn màng, tránh hiện tượng rơi tự do gây nguy hiểm cho hàng hóa.

3. Hệ thống bánh xe di chuyển và cơ chế phanh định vị

Tính linh hoạt của dòng xe nâng mặt bàn đẩy tay phụ thuộc rất lớn vào thiết kế của hệ thống di chuyển phía dưới khung đế.

Cấu trúc bánh xe chịu áp lực:

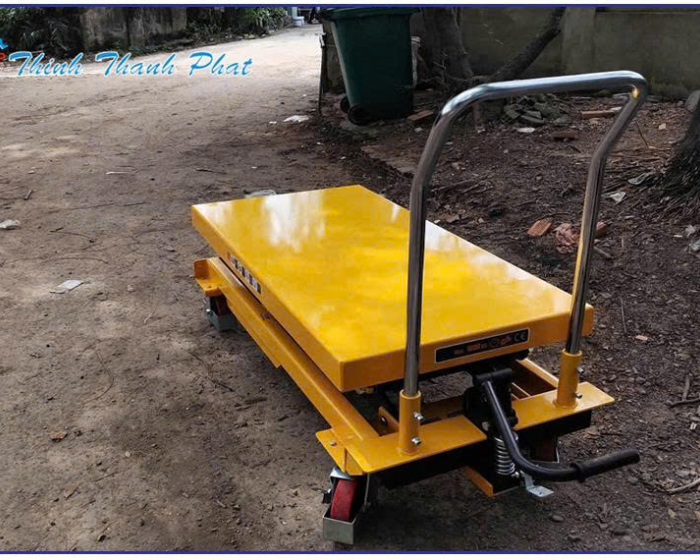

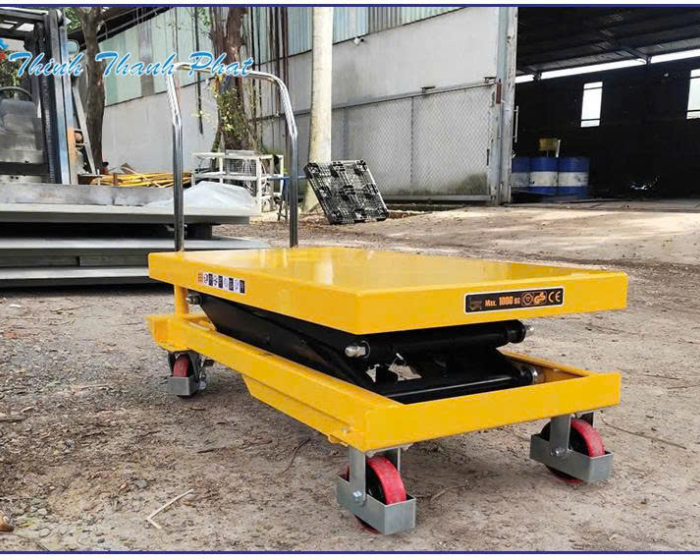

Xe được trang bị bốn bánh xe chịu tải lớn bố trí cân bằng ở bốn góc.

Hai bánh xe cố định phía trước: Định hướng hướng đi thẳng cho xe, chịu áp lực đè lớn nhất từ khối hàng khi xe tiếp cận giá kệ.
Hai bánh xe lái xoay toàn hướng phía sau: Tích hợp ổ bi xoay ba trăm sáu mươi độ, giúp người vận hành dễ dàng điều khiển hướng di chuyển của xe, xoay trở linh hoạt trong các lối đi nhỏ hẹp giữa các hàng kệ.
Chất liệu bánh xe: Thường sử dụng nhựa polyurethane lõi thép cao cấp. Chất liệu này có độ đàn hồi nhẹ giúp xe đi qua các gờ nhỏ một cách êm ái, không làm nứt vỡ hay để lại vết hằn trên bề mặt sàn sơn epoxy của nhà xưởng. Đối với môi trường có nhiều hóa chất hoặc dầu mỡ, bánh xe chất liệu nylon cứng sẽ được ưu tiên nhờ khả năng kháng ăn mòn vượt trội.

Cơ chế phanh khóa chân an toàn:

Trên hai bánh xe lái xoay phía sau luôn được tích hợp hệ thống phanh chân cơ học. Khi đạp khóa phanh, cơ cấu thép sẽ ép chặt vào bề mặt bánh xe, cố định thiết bị đứng yên tuyệt đối tại hiện trường, ngăn chặn hiện tượng xe tự di chuyển do phản lực trong quá trình bốc xếp hàng hóa nặng lên hoặc xuống mặt bàn.

4. Nguyên lý vận hành cơ học và chu trình thủy lực tuần hoàn

Hoạt động của xe nâng mặt bàn năm trăm kilôgam là một chu trình chuyển hóa năng lượng dựa trên nguyên lý cơ học đòn bẩy và định luật truyền áp suất trong chất lỏng.

Hành trình kích nâng lên cao:

Người vận hành sử dụng chân đạp liên tục vào cần kích thủy lực được bố trí phía dưới tay cầm. Mỗi lần đạp xuống, pít tông bơm nhỏ sẽ ép một lượng dầu thủy lực từ bình chứa, đi qua van một chiều và đi vào khoang áp suất của xi lanh chính. Áp suất chất lỏng tăng lên nhanh chóng đẩy ty ben tịnh tiến ra ngoài. Lực đẩy từ ty ben tác động vào các thanh khớp nối của khung cắt kéo, làm thu hẹp góc mở của các thanh chữ X, qua đó đẩy mặt bàn nâng lên cao theo phương thẳng đứng. Quá trình này diễn ra từng bước một cách nhẹ nhàng nhờ lực nhân đôi từ đòn bẩy chân và hệ thống thủy lực.

Hành trình giữ tải tĩnh trên cao:

Khi đạt đến độ cao mong muốn, người vận hành ngừng đạp chân. Lúc này, van một chiều bên trong cụm van sẽ tự động đóng sập lại do chênh lệch áp suất. Dầu thủy lực bị khóa chặt bên trong lòng xi lanh, duy trì áp lực nén cố định để giữ cho mặt bàn cùng khối hàng đứng im tại chỗ một cách chắc chắn và an toàn trong suốt thời gian thao tác bốc dỡ.

Hành trình hạ xuống vị trí thấp nhất:

Khi công việc hoàn thành, người vận hành bóp nhẹ cần xả được tích hợp ngay trên tay cầm đẩy tay. Hành động này kéo căng một sợi cáp lõi thép kết nối xuống van mở dòng thủy lực. Van xả mở ra, cho phép dầu áp suất cao từ trong xi lanh chảy ngược trở về bình chứa dưới sức ép từ trọng lượng bản thân của mặt bàn và khối lượng hàng hóa phía trên. Khi dầu rút hết, khung cắt kéo sẽ xếp gọn lại hoàn toàn, đưa mặt bàn về vị trí thấp nhất để sẵn sàng cho chu trình làm việc tiếp theo.

5. Ứng dụng thực tiễn trong hạ tầng sản xuất và kho vận

Với tải trọng tầm trung năm trăm kilôgam, dòng xe nâng mặt bàn này là công cụ trợ lực lý tưởng trong rất nhiều công đoạn sản xuất khác nhau.

Hỗ trợ thay khuôn máy công nghiệp: Trong các xưởng dập cơ khí hoặc xưởng ép nhựa, các bộ khuôn mẫu thường có khối lượng rất lớn. Xe nâng mặt bàn giúp đưa khuôn từ giá lưu trữ, di chuyển đến cạnh máy và nâng cao bằng với mặt thớt máy để công nhân đẩy khuôn vào vị trí lắp đặt một cách dễ dàng.
Cấp phôi cho dây chuyền máy CNC: Thiết bị đặt cạnh các máy gia công tự động để đỡ các tập phôi thép hoặc phôi gỗ. Người vận hành có thể tùy chỉnh chiều cao mặt bàn luôn bằng với tầm tay làm việc, giúp việc lấy phôi và nạp phôi vào máy diễn ra liên tục mà không cần cúi người khiêng vác.
Đóng gói và hoàn thiện sản phẩm: Sử dụng làm mặt bàn thao tác di động tại khu vực kiểm tra chất lượng và đóng gói kiện hàng. Hàng hóa sau khi đóng thùng gỗ hoặc quấn màng co sẽ được hạ xuống thấp và đẩy thẳng ra khu vực tập kết xuất hàng.
X xếp dỡ hàng lên xe tải: Hỗ trợ đắc lực cho các kho hàng nhỏ không có hệ thống sàn nâng cố định. Xe giúp đưa các kiện hàng từ mặt đất lên độ cao thùng các dòng xe tải nhẹ hoặc xe bán tải một cách nhanh chóng.

6. Quy tắc vận hành an toàn và phòng ngừa rủi ro tại hiện trường

Vận hành một thiết bị nâng khối lượng nửa tấn tiềm ẩn nhiều nguy cơ mất an toàn nếu người lao động không tuân thủ các quy tắc kỹ thuật nghiêm ngặt.

Tuyệt đối không sử dụng quá tải định mức: Năng lực tối đa của thiết bị là năm trăm kilôgam. Việc cố tình nâng quá khối lượng này sẽ làm quá tải hệ thống cơ khí, có thể gây uốn cong thanh cắt kéo, nứt đường ống dầu hoặc phá hỏng phớt thủy lực dẫn đến sự cố sập bàn nâng đột ngột.
Nguyên tắc tâm tải trọng của hàng hóa: Hàng hóa khi xếp lên bàn nâng bắt buộc phải được đặt ở chính giữa mặt bàn. Tuyệt đối không đặt hàng lệch về một bên, dồn vào các góc hoặc để hàng nhô ra ngoài mép bàn. Việc đặt tải lệch tâm sẽ tạo ra mô men xoắn rất lớn lên các thanh cắt kéo, làm mài mòn lệch các con lăn dẫn hướng và có thể gây lật nghiêng xe khi nâng lên cao.
Quy chuẩn di chuyển thiết bị mang tải: Chỉ thực hiện việc kéo đẩy di chuyển bàn nâng từ vị trí này sang vị trí khác khi mặt bàn nâng đã được xả về độ cao thấp nhất có thể. Tuyệt đối không đẩy xe di chuyển khi mặt bàn đang ở độ cao lớn cùng với hàng hóa, vì lúc này trọng tâm của toàn bộ hệ thống bị đẩy lên rất cao, chỉ cần một va chạm nhỏ với gờ đất hoặc chướng ngại vật dưới sàn cũng có thể gây lật úp thiết bị ngay lập tức.
Sử dụng chốt khóa an toàn cơ học khi bảo trì: Khi kỹ thuật viên cần chui vào không gian dưới gầm bàn để kiểm tra, tra dầu mỡ hoặc vệ sinh, bắt buộc phải dựng hai thanh chốt an toàn chống sập được trang bị sẵn trên khung xe. Hai thanh thép này sẽ khóa chặt chuyển động của khung cắt kéo, ngăn chặn tuyệt đối nguy cơ mặt bàn sập xuống tự do nếu chẳng may xảy ra sự cố rò rỉ dầu đột ngột trong hệ thống thủy lực.

7. Quy trình kiểm tra và bảo dưỡng kỹ thuật định kỳ

Một chế độ bảo dưỡng nghiêm ngặt là chìa khóa để duy trì hiệu suất vận hành tối ưu, đảm bảo độ chính xác cơ khí và kéo dài tuổi thọ sử dụng cho thiết bị.

Vệ sinh các rãnh trượt dẫn hướng: Sau một thời gian làm việc, các rãnh trượt của con lăn và bề mặt các thanh cắt kéo sẽ tích tụ nhiều bụi bẩn, vụn kim loại hoặc xơ rác. Cần lau chùi sạch sẽ các vị trí này để tránh việc con lăn bị kẹt, gây trầy xước bề mặt rãnh trượt và làm tăng lực cản khi nâng hạ.
Bôi trơn các khớp trục quay: Định kỳ sử dụng súng bơm mỡ để tra mỡ chịu nhiệt bách năng vào tất cả các gối đỡ chốt trục của khung chữ X, vòng bi của bốn bánh xe và các trục con lăn. Việc bôi trơn đầy đủ giúp triệt tiêu tiếng kêu rít kim loại khó chịu, giảm thiểu sự mài mòn ma sát và giúp quá trình nâng hạ diễn ra nhẹ nhàng, mượt mà hơn.
Chăm sóc bề mặt ty ben xi lanh: Trước khi hạ bàn nâng xuống sau mỗi ca làm việc, cần dùng khăn mềm sạch lau khô các vết bụi bẩn hoặc hóa chất bám trên bề mặt ty ben đang vươn dài. Nếu để ty ben bẩn rút vào bên trong xi lanh, các hạt bụi sắc nhọn sẽ cào rách phớt cao su chặn dầu, gây ra hiện tượng rò rỉ thủy lực và tụt áp tĩnh sau này.
Kiểm tra và thay thế dầu thủy lực định kỳ: Dầu thủy lực trong bình chứa sau một thời gian vận hành dài có thể bị nhiễm ẩm, mất dần độ nhớt hoặc bị biến màu do tạp chất. Cần kiểm tra mức dầu thường xuyên thông qua thước đo dầu. Theo các chu kỳ vận hành quy định, tiến hành xả bỏ hoàn toàn lượng dầu cũ, súc rửa sạch sẽ cặn bẩn trong bình chứa và châm đầy dầu thủy lực mới có độ nhớt tiêu chuẩn để đảm bảo hệ thống bơm luôn đạt áp suất tối ưu và bảo vệ các van bên trong khỏi bị tắc nghẽn.
Kiểm tra độ mài mòn lớp bọc bánh xe: Thường xuyên kiểm tra bề mặt lớp bọc polyurethane hoặc nylon của bánh xe để phát hiện sớm các vết nứt, vỡ hoặc hiện tượng mài mòn lệch do di chuyển trên bề mặt sàn xấu, từ đó có phương án thay thế kịp thời nhằm đảm bảo xe luôn chuyển động cân bằng và an toàn khi mang tải trọng lớn. Kiểm tra độ bám của phanh khóa chân để đảm bảo xe không bị trôi tự do khi đỗ tại các bề mặt có độ dốc nhẹ.
