Cửa Cuốn Trượt Trần Ngang, còn được gọi là cửa xếp ngang hoặc cửa trượt bên hông (Side-Sliding Sectional Door), là một biến thể tiên tiến của cửa trượt trần truyền thống. Thay vì trượt thẳng đứng lên trên và nằm dưới trần, loại cửa này được cấu tạo từ các tấm panel chắc chắn (sections) liên kết với nhau bằng bản lề. Khi mở, các panel sẽ trượt ngang dọc theo tường bên hông hoặc góc của tòa nhà, nơi chúng xếp gọn lại vuông góc với lối đi, giống như một bức tường xếp trượt.
Cơ chế này hoàn toàn loại bỏ yêu cầu về không gian trần phía trên cửa, làm cho chúng trở thành giải pháp lý tưởng cho các công trình có trần thấp, trần dốc, hoặc có hệ thống cơ điện (HVAC, ống dẫn, cầu trục) chiếm dụng toàn bộ không gian trần.
I. Phân tích Cấu tạo Kỹ thuật Đặc thù
Cấu tạo của cửa trượt trần ngang khác biệt đáng kể so với cửa trượt trần dọc, chủ yếu tập trung vào hệ thống ray và cơ chế xếp gọn.
1. Panel và Chất liệu Chịu lực
- Cấu trúc Panel: Tương tự cửa trượt trần dọc, panel thường là loại Panel sandwich với lõi Polyurethane (PU) Foam mật độ cao, được bao bọc bởi thép mạ kẽm hoặc nhôm. Độ dày panel (40mm - 80mm) đảm bảo khả năng cách nhiệt và cách âm vượt trội, đạt hệ số truyền nhiệt (U-value) thấp, quan trọng cho việc duy trì nhiệt độ bên trong.
- Gioăng Nối và Độ Kín khít: Do cửa hoạt động theo chiều ngang, các gioăng nối giữa các panel và gioăng ngoại vi (gioăng đáy, gioăng hông) phải được thiết kế đặc biệt để chịu được tải trọng ngang và đảm bảo độ kín khí, ngăn ngừa sự xâm nhập của nước mưa, bụi bẩn và gió lùa khi đóng. Các gioăng này thường làm bằng cao su EPDM đàn hồi cao.

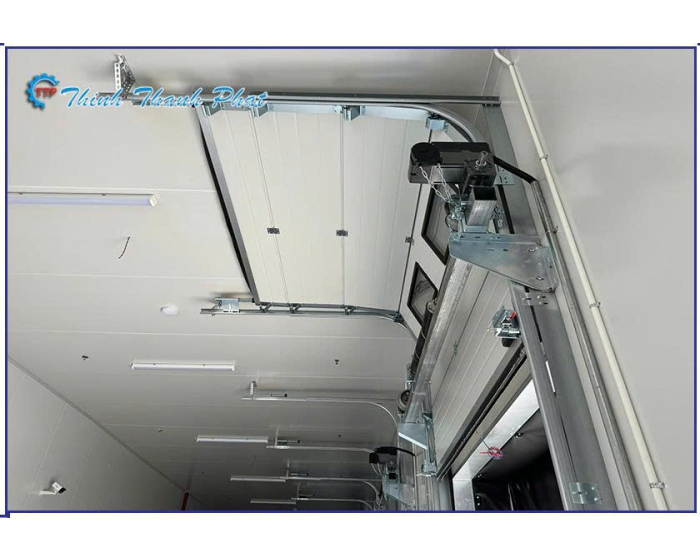

2. Hệ thống Ray Dẫn Hàng ngang (Horizontal Track System)
- Ray Trượt Đáy và Đỉnh: Cửa trượt ngang đòi hỏi một hệ thống ray dẫn kép để đảm bảo ổn định và an toàn:
- Ray Dẫn Đỉnh (Top Track): Hệ thống ray chính, thường được gắn trên dầm ngang hoặc kết cấu tường chịu lực, chịu trách nhiệm dẫn hướng và treo trọng lượng của các panel khi cửa mở/đóng. Ray đỉnh được thiết kế để chịu tải trọng tập trung cao.
- Ray Dẫn Đáy (Bottom Track): Một ray dẫn hoặc thanh dẫn hướng được gắn trên sàn nhà. Ray đáy này là yếu tố quan trọng giúp cố định cửa, chống rung lắc và đặc biệt là chống chịu tải trọng gió khi cửa đóng hoàn toàn, giữ cho các panel thẳng hàng và kín khít.
- Bánh xe Dẫn hướng và Chuyển hướng: Bánh xe (rollers) được thiết kế đặc biệt để không chỉ di chuyển mượt mà trên ray ngang mà còn phải chịu được áp lực tại các điểm chuyển hướng (thường là góc 90 độ) khi panel bắt đầu xếp gọn vào tường. Bánh xe thường được làm bằng Nylon chịu lực hoặc thép có bi lăn.
3. Cơ chế Vận hành và Truyền động
- Loại bỏ Hệ thống Lò xo Cân bằng Phức tạp: Không như cửa trượt trần dọc cần hệ thống lò xo xoắn để cân bằng trọng lực lớn, cửa trượt ngang chủ yếu sử dụng lực kéo và đẩy ngang đơn giản hơn. Điều này giúp giảm chi phí bảo trì liên quan đến lò xo.
- Bộ Truyền động Ngang (Side-Mounted Motor): Động cơ điện công nghiệp thường được lắp đặt ở một bên hông cửa. Cơ chế truyền động sử dụng dây đai cường lực (belt drive) hoặc xích công nghiệp (chain drive) để kéo và đẩy các panel dọc theo ray. Hệ thống này cần cảm biến vị trí chính xác để đồng bộ hóa chuyển động của các panel.
- Vận hành Thủ công (Manual Operation): Do cửa trượt ngang không bị ảnh hưởng bởi trọng lực một cách trực tiếp như cửa dọc, nhiều mẫu cửa nhỏ và trung bình có thể dễ dàng vận hành bằng tay, chỉ cần sử dụng hệ thống tay nắm hoặc dây kéo đơn giản.
II. Ứng dụng Chiến lược và Ưu điểm Độc đáo
Cửa trượt trần ngang được lựa chọn khi các giải pháp cửa truyền thống không đáp ứng được các ràng buộc về không gian hoặc yêu cầu về mặt kiến trúc.
1. Công trình có Hạn chế về Không gian Trụ đứng
- Trần Thấp và Trần Dốc: Ứng dụng lý tưởng nhất là các nhà máy, nhà kho cũ, hoặc các cơ sở bảo trì có trần quá thấp hoặc mái nhà dốc (ví dụ: các nhà ga, nhà chứa máy bay nhỏ) nơi không thể lắp đặt ray trượt thẳng đứng.
- Vướng Hệ thống Cơ điện (MEP): Khi không gian trần bị chiếm dụng hoàn toàn bởi hệ thống cầu trục, palăng (hoists), ống dẫn HVAC, đường ống cứu hỏa hoặc hệ thống chiếu sáng lớn. Cửa trượt ngang giải phóng hoàn toàn không gian phía trên, cho phép tối đa hóa việc sử dụng chiều cao công trình.
2. Nhà chứa Máy bay (Hangar) và Xưởng Đóng tàu
- Lối vào Rộng lớn và Siêu rộng: Cửa trượt ngang là giải pháp tuyệt vời cho các lối vào cực kỳ rộng lớn (khẩu độ lên tới hàng chục mét) của Hangar máy bay hoặc nhà máy đóng tàu. Do các panel trượt và xếp gọn dọc theo tường, chúng có thể bao phủ những khẩu độ rất rộng mà không cần nhiều cột trụ đỡ trung gian (intermediate supports).
- Khả năng Mở Một phần (Partial Opening): Đây là một lợi thế kinh tế lớn. Cửa trượt ngang cho phép người dùng mở một phần cửa một cách linh hoạt (ví dụ: chỉ mở một panel cho người đi bộ hoặc mở hai panel cho xe nâng nhỏ đi qua), giúp giảm thiểu tối đa tổn thất nhiệt và năng lượng khi không cần mở toàn bộ cửa.
3. Khu vực có Yêu cầu Linh hoạt Cao
- Tích hợp Cửa Độc lập trong Cửa Lớn (Wicket Door): Do cơ chế trượt ngang tạo ra độ ổn định cấu trúc tuyệt vời, các mẫu cửa này dễ dàng tích hợp một cánh cửa nhỏ dành cho người đi bộ (wicket door) có ngưỡng hoặc không ngưỡng vào trong một panel mà không làm ảnh hưởng đến tính toàn vẹn kết cấu của toàn bộ cửa lớn, tăng tính tiện dụng.
- Khả năng Ánh sáng Tự nhiên: Các panel có thể được trang bị cửa sổ (vision panels) hoặc panel trong suốt kích thước lớn bằng vật liệu Polycarbonate, tận dụng tối đa ánh sáng tự nhiên cho không gian bên trong, giảm nhu cầu chiếu sáng nhân tạo, trong khi vẫn đảm bảo an ninh và hiệu suất cách nhiệt.
4. Các Ứng dụng Công nghiệp Chuyên biệt Khác
- Khu vực Rửa xe và Bảo trì: Độ bền và khả năng chống ẩm cao của panel cửa (thường là thép mạ kẽm/nhôm) giúp chúng phù hợp với môi trường có độ ẩm cao như khu vực rửa xe tải, bảo trì phương tiện.
- Phân vùng Sản xuất: Được sử dụng trong các nhà máy có layout thay đổi, cần linh hoạt ngăn cách các khu vực sản xuất lớn thành các phân khu nhỏ hơn tạm thời hoặc bán vĩnh viễn, mà không ảnh hưởng đến chiều cao thông thủy (clearance height).
- Kho bãi Chịu gió Lớn: Khả năng cố định của hệ thống ray đáy và ray đỉnh giúp cửa trượt ngang chịu được tải trọng gió mạnh tốt hơn trong trạng thái đóng, thích hợp cho các khu vực ven biển hoặc các công trình cao.
III. Giá trị Tổng thể và Đánh giá Đầu tư
Việc đầu tư vào Cửa Cuốn Trượt Trần Ngang mang lại lợi ích lâu dài về mặt vận hành và chi phí.
- Tối đa hóa Không gian: Lợi ích cốt lõi là khả năng sử dụng tối đa chiều cao bên trong tòa nhà, cho phép lắp đặt thêm thiết bị hoặc tối ưu hóa không gian lưu trữ thẳng đứng.
- Tiết kiệm Năng lượng Thông qua Mở Một phần: Khả năng mở linh hoạt giúp giảm đáng kể lượng không khí điều hòa bị thất thoát so với việc luôn phải mở toàn bộ cửa.
- Độ Bền và Bảo trì: Thiết kế cơ khí đơn giản hơn (không có hệ thống lò xo xoắn phức tạp) thường dẫn đến chi phí bảo trì thấp hơn và tuổi thọ chu kỳ vận hành dài hơn.
