BÀN NÂNG THỦY LỰC SIÊU PHẲNG DẠNG CHỮ E

Trạng thái:

Còn hàng

Số lần xem:

0917 951 917

- Kích thước Bàn nâng: Chiều dài 1300mm x Chiều rộng 820mm x Chiều cao 305mm

- Khả năng điều chỉnh độ cao: 85mm - 860mm

- Vận hành bằng điện

- Điện áp: 220V/50HZ

- Tốc độ: >60 giây

- Sơn tỉnh điện

- Trọng lượng: 240kg

- Tải trọng an toàn: 1000kg

- Mả bàng nâng: HE1000

- Hàng có sẳn

Chia sẻ:

Thông tin sản phẩm

Xem nhanh

1. Bản chất Khái niệm và Triết lý Thiết kế Hình học Chữ E
2. Kết cấu Cơ khí và Các Modul Linh kiện Đặc tính Cao
3. Nguyên lý Chuyển hóa Năng lượng Cơ Điện Thủy lực
4. Ưu thế Vượt trội trong Tiết kiệm Không gian và Chi phí
5. Phạm vi Ứng dụng Chuyên sâu trong Hạ tầng Công nghiệp
6. Tiêu chuẩn An toàn Lao động và Quản trị Rủi ro Hiện trường
7. Quy trình Kiểm tra và Bảo dưỡng Kỹ thuật Định kỳ Chuẩn hóa

Bàn nâng thủy lực siêu phẳng dạng chữ E là một trong những phát kiến kỹ thuật đột phá nhất trong hạ tầng trung chuyển vật liệu, đóng gói sản phẩm và logistics nội bộ hiện đại. Thiết bị này được thiết kế chuyên biệt để giải quyết triệt để bài toán xếp dỡ hàng hóa trên pallet bằng xe nâng tay mà không cần phải đào hố pit (hố âm sàn) hay sử dụng cầu dẫn (ramp) dốc cồng kềnh. Với biên dạng mặt bàn mô phỏng hình chữ E độc đáo, thiết bị cho phép các càng của xe nâng tay cơ học hoặc xe nâng tay điện di chuyển thẳng vào lòng bàn nâng để hạ pallet xuống một cách dễ dàng. Đây là giải pháp công học hoàn hảo giúp tối ưu hóa không gian nhà xưởng, đẩy nhanh tốc độ lưu chuyển hàng hóa và bảo vệ tuyệt đối an toàn lao động.

Dưới đây là tài liệu kỹ thuật toàn diện, chi tiết và chuyên sâu nhất về hệ thống bàn nâng chữ E, phân tích kỹ lưỡng từ kết cấu lý tính, nguyên lý cơ điện thủy lực đến các giải pháp ứng dụng và bảo dưỡng chuẩn công nghiệp.

1. Bản chất Khái niệm và Triết lý Thiết kế Hình học Chữ E

Trong các nhà xưởng truyền thống, để một chiếc xe nâng tay có thể đưa pallet hàng lên mặt một bàn nâng thủy lực, người ta phải lựa chọn một trong hai phương án: hoặc là đào một hố âm sàn để hạ mặt bàn nâng bằng phẳng với nền nhà, hoặc là lắp đặt một cầu dẫn dốc bằng thép để xe nâng bò lên. Phương án đào hố pit gây tốn kém chi phí xây dựng cơ bản, phá vỡ cấu trúc nền xưởng và cố định vị trí thiết bị. Phương án dùng cầu dốc lại chiếm dụng quá nhiều diện tích lối đi và tiềm ẩn nguy cơ mất an toàn do xe dễ bị trượt dốc.

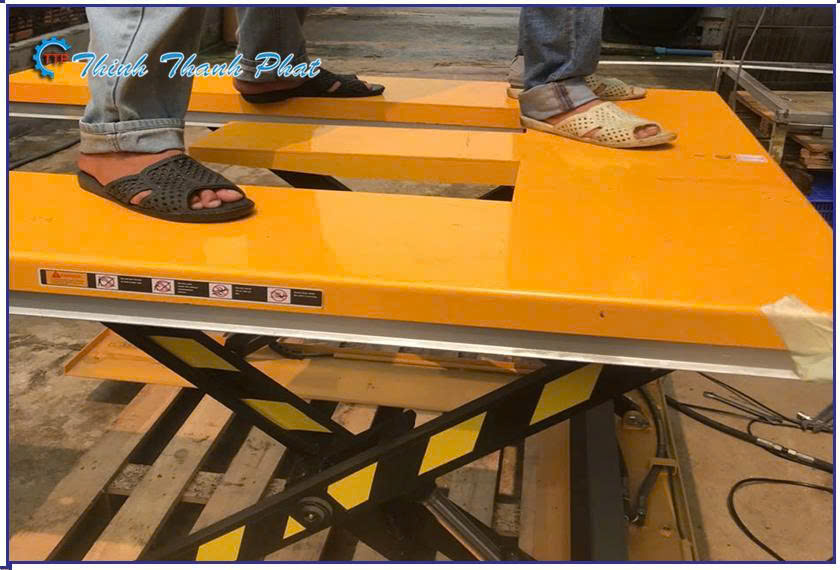

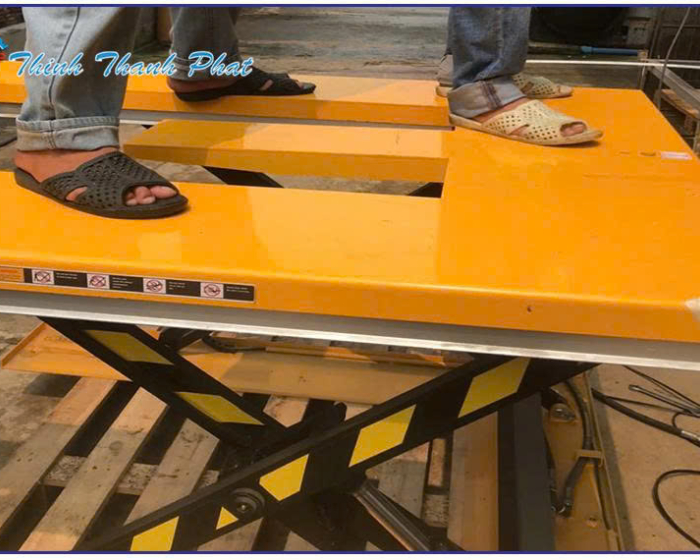

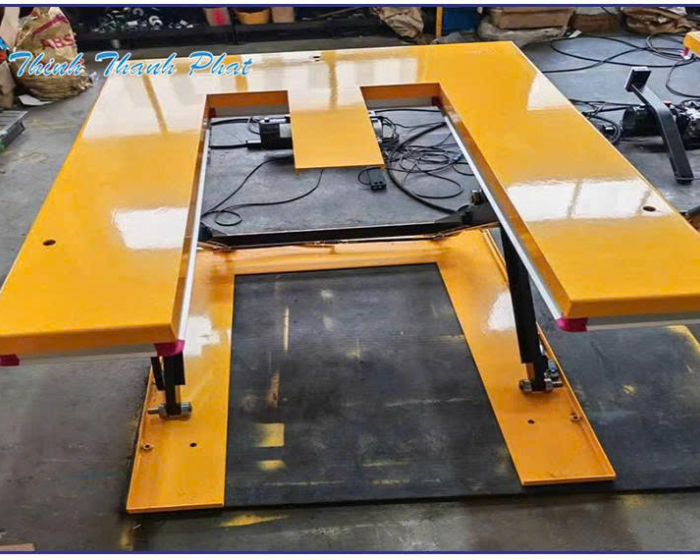

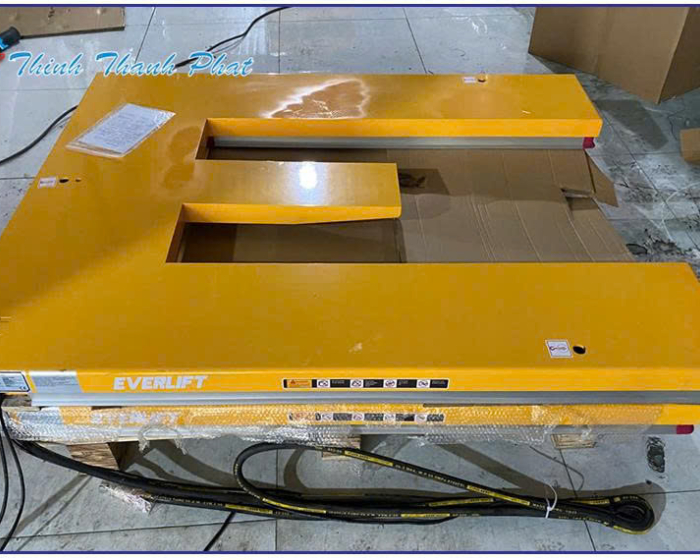

Bàn nâng chữ E ra đời như một giải pháp loại bỏ hoàn toàn hai nhược điểm trên nhờ cấu trúc siêu phẳng (Low Profile) và biên dạng cắt khoét hình học thông minh. Mặt bàn nâng không phải là một tấm thép hình chữ nhật đặc mà được chia thành ba nhánh song song được kết nối với nhau ở phần đuôi, tạo thành hình chữ E viết hoa.

Khoảng trống giữa ba nhánh chữ E được tính toán chính xác để vừa vặn với kích thước hai càng tiêu chuẩn của các dòng xe nâng tay phổ biến trên thị trường. Khi bàn nâng hạ xuống mức thấp nhất, toàn bộ thân xe chỉ dày khoảng trên dưới tám mươi milimét. Người vận hành chỉ cần đẩy xe nâng tay mang pallet hàng vào thẳng hai khe trống của chữ E, hạ càng xe nâng tay để pallet đáp xuống ba nhánh của chữ E, sau đó rút xe nâng tay ra. Toàn bộ quy trình diễn ra trên một mặt phẳng tuyệt đối, nhanh chóng và không tốn một chút sức lực kích nâng nào từ công nhân.

2. Kết cấu Cơ khí và Các Modul Linh kiện Đặc tính Cao

Do sở hữu thiết kế mỏng nhẹ và bị cắt khoét biên dạng, bàn nâng chữ E đòi hỏi một trình độ chế tạo cơ khí chính xác cực cao và vật liệu luyện kim cường độ cao để đảm bảo không bị biến dạng dưới áp lực tải trọng lớn.

Mặt bàn chữ E thép tấm nguyên khối: Toàn bộ bề mặt chữ E được dập nguội từ tấm thép đặc chịu lực có độ dày lớn. Để bù đắp cho khoảng không bị cắt khoét, mặt dưới của ba nhánh chữ E được gia cố bằng các gân chịu lực dạng hộp hoặc thép thanh kéo dài suốt dọc thân bàn. Kết cấu này giúp các nhánh chữ E có độ cứng vững tuyệt đối, chống lại hiện tượng uốn cong, vặn xoắn hoặc chịu vặn khi hàng hóa phân bổ không đều. Bề mặt ngoài cùng được xử lý phun cát và sơn tĩnh điện công nghiệp chống trầy xước, kháng hóa chất mạnh.

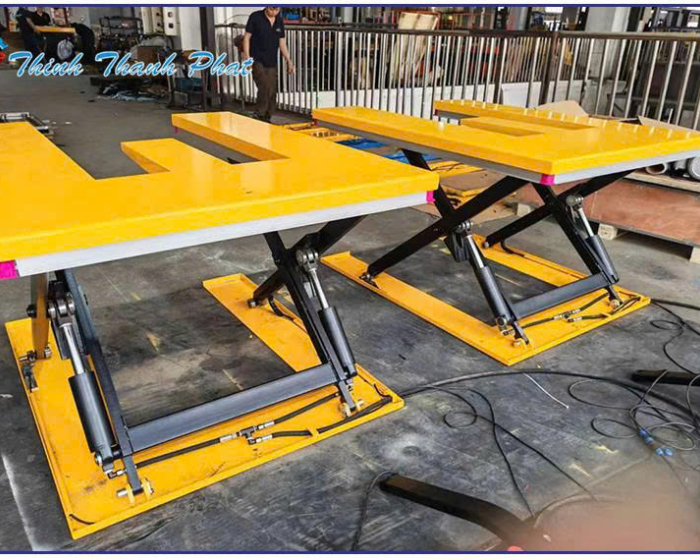

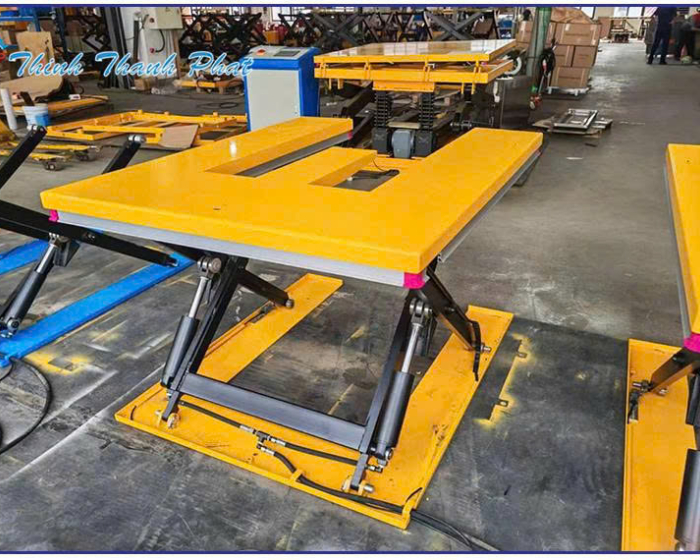

Hệ thống thanh cắt kéo đúc đặc biệt: Cơ cấu nâng hạ hình chữ X được bố trí khéo léo phía dưới các nhánh thép của chữ E hoặc chạy dọc hai biên bên ngoài. Khung cắt kéo này làm từ thép thanh đặc chịu lực cường độ cao, có khả năng chịu mô men uốn rất lớn do độ cao tổng thể của xe khi xếp gọn là rất thấp. Các trục chốt liên kết trung tâm được gia công bóng và tôi cứng bề mặt, kết hợp với bạc lót tự bôi trơn để giảm thiểu ma sát chuyển động.
Hệ thống con lăn dẫn hướng kép: Ở đầu các thanh cắt kéo, các con lăn bằng thép đúc bọc nhựa polyurethane chịu lực cao di chuyển tịnh tiến trong rãnh dẫn hướng được khoét chìm trong khung đế. Thiết kế này giúp hành trình nâng lên và hạ xuống của bàn nâng chữ E đạt độ mịn màng tối đa, không bị giật cục hay tạo ra tiếng rít kim loại.
Bộ nguồn thủy lực rời (External Power Pack): Đây là một đặc điểm kết cấu bắt buộc của dòng bàn nâng siêu phẳng chữ E. Do chiều cao khi hạ thấp nhất của mặt bàn chỉ khoảng tám mươi lăm milimét, không gian dưới gầm bàn không đủ để chứa cụm mô tơ điện, bơm thủy lực và bình chứa dầu. Vì vậy, nhà sản xuất đã thiết kế bộ nguồn thủy lực thành một modul độc lập đặt bên ngoài, kết nối với xi lanh lực thông qua hệ thống ống dẫn thủy lực áp suất cao bọc lưới thép. Bộ nguồn rời này giúp dễ dàng bảo trì, cách lỵ tiếng ồn mô tơ khỏi khu vực làm việc trực tiếp và bảo vệ cụm điện khỏi va đập cơ học.

3. Nguyên lý Chuyển hóa Năng lượng Cơ Điện Thủy lực

Quy trình vận hành của bàn nâng chữ E là một chu trình tuần hoàn khép kín, biến đổi từ điện năng sang thủy năng áp suất lớn và chuyển hóa thành cơ năng nâng thẳng đứng.

Hành trình nâng tải: Khi người vận hành nhấn nút nâng trên hộp điều khiển cầm tay hoặc bàn đạp chân, mạch điện đóng và cấp nguồn cho mô tơ điện nằm ở bộ nguồn rời. Mô tơ quay dẫn động bơm bánh răng hút dầu từ bình chứa, ép qua cụm van điều hướng và đẩy vào lòng các xi lanh thủy lực bố trí nằm nghiêng dưới khung xe. Áp suất dầu tăng cao đẩy pít tông vươn dài ra, tác động lực đẩy vào thanh khớp nối của hệ thống cắt kéo. Khung chữ X thay đổi góc mở, đẩy mặt bàn chữ E mang theo pallet hàng nặng vươn cao theo phương thẳng đứng.
Hành trình giữ tải tĩnh: Khi buông nút bấm điều khiển, mô tơ ngừng quay. Hệ thống van một chiều thủy lực bên trong cụm bơm sẽ tự động đóng sập lại dưới áp lực ngược của dòng lưu chất. Dầu thủy lực bị khóa chặt tuyệt đối bên trong lòng xi lanh lực, duy trì áp suất tĩnh cố định để giữ cho mặt bàn chữ E cùng khối hàng đứng im tại độ cao mong muốn mà không xảy ra hiện tượng tụt áp, rung lắc hay sụt giảm chiều cao ngoài ý muốn.
Hành trình hạ tải: Khi nhận tín hiệu hạ tải, van điện từ xả dầu sẽ mở ra với một độ mở được kiểm soát kỹ thuật. Dưới tác động từ trọng lượng bản thân của sàn thép chữ E và khối lượng hàng hóa phía trên, dầu thủy lực bị ép ngược từ xi lanh chảy về bình chứa thông qua đường ống hồi. Tốc độ hạ xuống được khống chế mịn màng bằng một van tiết lưu áp suất, đảm bảo thớt nâng hạ xuống một cách từ từ, êm ái, ngăn ngừa hoàn toàn nguy cơ va đập mạnh làm tổn hại đến hàng hóa nhạy cảm.

4. Ưu thế Vượt trội trong Tiết kiệm Không gian và Chi phí

Bàn nâng thủy lực siêu phẳng dạng chữ E sở hữu những điểm cộng chiến lược, biến nó thành lựa chọn thay thế hoàn hảo cho các dòng bàn nâng hình chữ nhật truyền thống trong các nhà xưởng hiện đại:

Không phá vỡ cấu trúc nền xưởng: Việc lắp đặt bàn nâng chữ E hoàn toàn nổi trên bề mặt sàn bê tông hiện hữu. Doanh nghiệp không cần tốn chi phí thuê nhân công đào đất, đổ bê tông hố pit, không lo ngại vấn đề thấm dột nước ngầm làm hỏng hệ thống điện thủy lực dưới hố chôn chìm.
Tính cơ động và linh hoạt cao: Vì được cố định nổi bằng các bu lông nở trực tiếp xuống mặt sàn, khi có nhu cầu thay đổi layout dây chuyền sản xuất hoặc di dời nhà xưởng, kỹ thuật viên chỉ cần tháo bu lông là có thể nhấc toàn bộ bàn nâng chữ E di chuyển sang vị trí mới một cách nhanh chóng, bảo toàn một trăm phần trăm giá trị thiết bị.
Tối ưu hóa diện tích lối đi: Loại bỏ hoàn toàn chiếc cầu dẫn dốc bằng thép dài vốn chiếm nhiều diện tích sàn xưởng. Việc giải phóng không gian này giúp lối đi trong kho rộng rãi hơn, tạo điều kiện cho các phương tiện di chuyển qua lại thuận tiện.
An toàn tuyệt đối cho quy trình xếp dỡ: Khi di chuyển pallet hàng trên một mặt phẳng bằng xe nâng tay, nguy cơ đổ ngã hàng hóa bằng không. Ngược lại, nếu đẩy một pallet hàng nặng hơn một tấn đi lên một cầu dốc nghiêng để tiếp cận bàn nâng thông thường, chỉ cần một phút sơ sẩy, khối hàng có thể bị mất đà trượt lùi về phía sau gây tai nạn nghiêm trọng cho người lao động.

5. Phạm vi Ứng dụng Chuyên sâu trong Hạ tầng Công nghiệp

Với thiết kế mang tính ứng dụng cao, bàn nâng chữ E xuất hiện dày đặc trong các công đoạn sản xuất đòi hỏi sự tham gia liên tục của pallet và xe nâng tay:

Khu vực Palletizing (Xếp hàng lên Pallet): Tại cuối các dây chuyền sản xuất thùng carton, bao bì, chai nước đóng chai, bàn nâng chữ E đỡ một pallet rỗng ở độ cao vừa tầm tay của công nhân. Khi hàng hóa được xếp đầy một lớp, công nhân bấm nút hạ bàn nâng xuống một chút để lớp tiếp theo luôn nằm ở tầm cao công học lý tưởng. Khi pallet đầy hàng, bàn nâng hạ về mức thấp nhất, công nhân dùng xe nâng tay kéo thẳng pallet ra ngoài mà không cần kích nâng.
Dây chuyền cấp phôi và linh kiện nặng: Đặt cạnh các máy dập định hình màng, máy cắt CNC cắt tôn tấm hoặc các băng tải lắp ráp ô tô điện. Thiết bị giúp duy trì các tấm phôi nặng luôn bằng với mặt bàn thao tác của máy gia công, giải phóng hoàn toàn sức lực cúi gập người của người lao động.
Hệ thống đóng gói quấn màng co tự động: Kết hợp với các máy quấn màng pallet. Thiết bị nâng pallet hàng lên cao để máy tiến hành quấn màng bảo vệ xung quanh phần đáy và thân pallet một cách kín kẽ, sau đó hạ xuống để xe nâng tay vào tiếp quản.

6. Tiêu chuẩn An toàn Lao động và Quản trị Rủi ro Hiện trường

Do vận hành bằng hệ thống điện và thủy lực áp suất cao với tải trọng lớn trên một kết cấu mỏng, việc tuân thủ các quy chuẩn an toàn đối với bàn nâng chữ E là điều kiện tiên quyết để phòng ngừa tai nạn:

Thanh cảm ứng an toàn chống kẹt chân (Safety Trip Bar): Xung quanh toàn bộ mép viền của mặt bàn chữ E được trang bị một hệ thống thanh cơ học kết nối với công tắc hành trình nhạy bén. Khi mặt bàn đang đi xuống, nếu thanh an toàn này chạm phải bất kỳ chướng ngại vật nào như mũi giày của công nhân, dụng cụ rơi rớt hay rác công nghiệp, hệ thống điện sẽ ngay lập tức ngắt nguồn khẩn cấp và đảo chiều nâng nhẹ bàn lên, ngăn chặn tuyệt đối tai nạn dập nát chân.
Nguyên tắc phân bổ tâm tải trọng đối với biên dạng chữ E: Đây là lưu ý kỹ thuật quan trọng nhất. Khác với bàn nâng mặt phẳng đặc, bàn nâng chữ E có ba nhánh đỡ riêng biệt. Hàng hóa trên pallet bắt buộc phải được xếp cân đối, trọng tâm của khối hàng phải rơi vào chính giữa nhánh giữa của chữ E. Tuyệt đối không đặt khối hàng nặng lệch hẳn sang nhánh bên trái hoặc bên phải, vì việc chịu lực lệch tâm nghiêm trọng này sẽ sinh ra một mô men bẻ góc cực lớn, làm uốn cong vĩnh viễn thanh cắt kéo và phá hủy các con lăn dẫn hướng của nhánh chịu lực đó.
Van chống nổ ống dầu đột ngột (Burst Valve): Ngay tại cửa ngõ vào xi lanh lực, nhà sản xuất tích hợp một van khóa thủy lực khẩn cấp. Trong trường hợp đường ống dẫn dầu bằng cao su kết nối từ bộ nguồn rời vào xi lanh bị bách nứt hoặc đứt rời do va quệt, van chống nổ này sẽ tự động đóng sập lại, giữ toàn bộ lượng dầu nằm lại trong xi lanh, ngăn chặn hoàn toàn nguy cơ mặt bàn chữ E cùng khối hàng tấn sập rơi tự do xuống sàn.
Thanh chống sập bảo dưỡng cơ học: Khi kỹ thuật viên thực hiện các thao tác vệ sinh hoặc kiểm tra dưới gầm xe, bắt buộc phải nâng bàn lên cao và lật hai thanh chốt an toàn cơ học được hàn sẵn trên khung đế vào vị trí khóa. Hai thanh thép này sẽ chặn đứng chuyển động hạ của thanh cắt kéo, tạo ra một không gian sống an toàn tuyệt đối cho con người dưới gầm thiết bị ngay cả khi hệ thống thủy lực bị mất áp hoàn toàn.

7. Quy trình Kiểm tra và Bảo dưỡng Kỹ thuật Định kỳ Chuẩn hóa

Để duy trì độ chính xác hình học của các nhánh chữ E và độ bền bỉ của hệ thống thủy lực, thiết bị cần được chăm sóc theo một lịch trình kỹ thuật nghiêm ngặt:

Vệ sinh khe trống và rãnh trượt con lăn: Khoảng trống giữa ba nhánh chữ E là nơi rất dễ tích tụ các loại rác công nghiệp như màng co nilon rách, ghim bấm gỗ từ pallet, bụi bẩn từ bánh xe nâng tay. Định kỳ mỗi tuần cần tiến hành quét dọn, thổi bụi sạch sẽ các rãnh trượt của con lăn dẫn hướng để đảm bảo chuyển động của khung cắt kéo không bị cản trở, gây cào xước bề mặt cơ khí.
Bơm mỡ bôi trơn các khớp chốt trục: Các gối đỡ trục trung tâm của khung chữ X chịu lực nén cực kỳ lớn quanh năm. Cần sử dụng súng bơm mỡ chuyên dụng để tra mỡ chịu nhiệt bách năng vào các đầu vú mỡ định kỳ. Việc bôi trơn đầy đủ sẽ triệt tiêu mài mòn kim loại, giúp xe vận hành êm ái và giảm công suất tiêu thụ của mô tơ điện.
Chăm sóc bề mặt ty ben xi lanh lực: Thường xuyên kiểm tra bề mặt ty ben mạ crôm của xi lanh. Trước khi tiến hành hạ bàn nâng vào cuối ca làm việc, cần lau sạch các vết bẩn bám trên ty ben vươn dài để ngăn ngừa bụi bẩn bị cuốn ngược vào trong lòng xi lanh làm rách rách các vòng phớt cao su chặn dầu thủy lực.
Quản lý chất lượng dầu và hệ thống điện bộ nguồn rời: Do bộ nguồn đặt độc lập bên ngoài, cần chú ý giữ cho vỏ tủ điện luôn khô ráo, các đầu giắc cắm tín hiệu điều khiển cầm tay không bị lỏng lẻo hay oxy hóa. Kiểm tra mức dầu thủy lực trong bình chứa thông qua thước đo; định kỳ tiến hành súc rửa bình dầu, loại bỏ lượng dầu cũ bị nhiễm ẩm hoặc mất độ nhớt và thay thế bằng dầu thủy lực mới đúng độ nhớt tiêu chuẩn để bảo vệ hệ thống các van áp suất bên trong hoạt động chính xác.
