Bàn nâng thủy lực di động đẩy tay là một trong những thiết bị hỗ trợ nâng hạ và trung chuyển hàng hóa cơ động phổ biến nhất trong hệ thống kho vận, nhà xưởng sản xuất và các trung tâm logistics hiện đại. Thiết bị này kết hợp hoàn hảo giữa cơ chế nâng thủy lực mạnh mẽ và tính linh hoạt của một chiếc xe đẩy tay, giúp giải phóng sức lao động, tối ưu hóa thời gian bốc xếp hàng hóa lên cao và giảm thiểu tối đa các rủi ro về tai nạn lao động do khuân vác nặng gây ra. Nhờ kết cấu gọn gàng và khả năng vận hành độc lập không phụ thuộc vào nguồn điện trực tiếp, thiết bị này có thể làm việc hiệu quả trong mọi không gian, kể cả những lối đi nhỏ hẹp giữa các kệ hàng.

Dưới đây là tài liệu kỹ thuật toàn diện và chi tiết nhất về hệ thống bàn nâng thủy lực di động đẩy tay, phân tích sâu từ cấu tạo, nguyên lý vận hành đến các tiêu chuẩn an toàn và bảo dưỡng trong môi trường công nghiệp.

1. Bản chất kỹ thuật và phạm vi ứng dụng

Hệ thống thiết bị này được xếp vào nhóm thiết bị nâng hạ tầm thấp và tầm trung di động. Năng lực làm việc của thiết bị thường phục vụ cho các kiện hàng có khối lượng từ vài trăm kilôgam cho đến hơn một tấn, với chiều cao nâng dao động từ khoảng một mét đến gần hai mét tùy thuộc vào kết cấu hệ thống tầng cắt kéo.

Phạm vi ứng dụng rộng rãi:

Hạ tầng kho vận và logistics: Sử dụng để đưa các thùng hàng, kiện pallet từ mặt đất lên các giá kệ tầm trung hoặc xếp hàng trực tiếp lên thùng xe tải, xe bán tải.
Dây chuyền sản xuất và lắp ráp: Thiết bị đóng vai trò là một mặt bàn làm việc di động có thể tùy chỉnh chiều cao, giúp công nhân đặt các cụm chi tiết máy, khuôn mẫu ở độ cao vừa tầm thao tác, tránh việc phải cúi người liên tục.
Khu vực trung chuyển thương mại: Áp dụng tại các siêu thị, nhà sách, khách sạn để bốc dỡ hàng hóa từ xe giao hàng vào kho lưu trữ một cách sạch sẽ và chuyên nghiệp.

2. Cấu tạo cơ khí và các linh kiện cốt lõi

Độ bền bỉ, khả năng chịu tải và tuổi thọ vận hành của bàn nâng thủy lực di động đẩy tay phụ thuộc hoàn toàn vào chất lượng vật liệu và độ chính xác trong gia công các cụm chi tiết cấu thành.

Mặt bàn chịu lực chính:

Được chế tạo từ tấm thép cacbon nguyên khối có độ dày cao, trải qua quá trình dập nguội để tạo độ cứng cáp. Phía dưới mặt bàn được hàn gia cường bằng các thanh thép hình chữ U hoặc chữ I nhằm phân bổ đều lực nén, ngăn ngừa hiện tượng vặn xoắn hoặc cong vênh khi hàng hóa nặng bị đặt lệch tâm. Bề mặt thường được phủ một lớp sơn tĩnh điện độ bền cao để chống trầy xước, oxy hóa và ăn mòn từ môi trường hóa chất chuồng trại hay nhà xưởng.

Hệ thống khung nâng cắt kéo:

Đây là bộ phận chịu toàn bộ tải trọng của khối hàng khi nâng lên cao. Khung cắt kéo được làm từ các thanh thép đặc chịu lực cường độ cao, liên kết với nhau bằng các chốt trục quay được tôi cứng. Tại các điểm đầu cuối của thanh cắt kéo có tích hợp các con lăn bằng thép bọc nhựa chuyên dụng, di chuyển mượt mà trong các rãnh trượt dẫn hướng gắn liền với mặt bàn và khung đế bên dưới.

Cụm bơm thủy lực và kích chân:

Cơ cấu động lực chính của xe bao gồm một xi lanh thủy lực áp suất cao kết hợp với bình chứa dầu và cụm van điều khiển đúc nguyên khối. Hệ thống kích nâng được vận hành bằng bàn đạp chân thông qua một đòn bẩy cơ học, giúp người sử dụng dễ dàng tạo ra lực nén lớn vào lòng pít tông mà không tốn nhiều sức lực. Ty ben bên trong xi lanh được mạ crôm dày để chống mài mòn và rò rỉ dầu.

Hệ thống bánh xe và phanh định vị:

Thiết bị thường được trang bị bốn bánh xe chịu tải lớn, trong đó có hai bánh cố định phía trước và hai bánh lái xoay toàn hướng phía sau. Chất liệu bánh xe thường là nhựa polyurethane lõi thép giúp xe di chuyển êm, không làm hỏng bề mặt sàn sơn cao cấp, hoặc bánh xe chất liệu nylon cho môi trường sàn bê tông thô. Hai bánh xe lái phía sau luôn được tích hợp khóa phanh cơ học đạp chân để cố định xe đứng yên tuyệt đối khi công nhân bốc xếp hàng hóa lên mặt bàn.

Tay cầm điều khiển và cần xả hạ:

Tay đẩy được thiết kế ở độ cao vừa vặn với vóc dáng người vận hành, làm từ ống thép dày chắc chắn. Trên tay cầm có tích hợp cần bóp xả tay, kết nối với van xả thủy lực phía dưới thông qua hệ thống dây cáp lõi thép, giúp người dùng chủ động điều khiển tốc độ hạ xuống của mặt bàn một cách mịn màng.

3. Nguyên lý hoạt động cơ học và thủy lực

Vận hành của bàn nâng di động đẩy tay là một chu trình khép kín kết hợp giữa áp suất chất lỏng và cơ chế đòn bẩy hình học.

Quá trình nâng lên:

Khi người vận hành dùng chân đạp liên tục vào bàn kích, bơm thủy lực sẽ thực hiện chu kỳ hút dầu từ khoang chứa và ép vào khoang công tác của xi lanh. Áp suất chất lỏng tăng lên đột ngột sẽ đẩy pít tông tịnh tiến ra ngoài. Đầu pít tông đẩy vào thanh khớp nối trung tâm của khung cắt kéo, làm thay đổi góc nghiêng của các thanh chữ X, từ đó đẩy mặt bàn nâng lên cao theo phương thẳng đứng.

Quá trình giữ tải:

Khi người dùng ngừng đạp chân, hệ thống van một chiều bên trong cụm van sẽ tự động đóng kín để giữ toàn bộ lượng dầu áp suất cao nằm lại trong xi lanh. Điều này giúp bàn nâng giữ nguyên độ cao tĩnh cùng với hàng hóa mà không bị sụt giảm áp suất hay tự động hạ xuống ngoài ý muốn.

Quá trình hạ xuống:

Khi bóp cần xả trên tay cầm, van xả thủy lực sẽ mở ra một khoảng nhỏ. Dưới áp lực từ trọng lượng của mặt bàn và hàng hóa, dầu thủy lực từ lòng xi lanh sẽ bị ép chảy ngược trở lại bình chứa. Tốc độ hạ xuống hoàn toàn phụ thuộc vào độ mở của van thông qua lực bóp của người điều khiển, đảm bảo hàng hóa được hạ xuống một cách nhẹ nhàng, tránh va đập mạnh.

4. Phân loại cấu trúc khung nâng

Để đáp ứng các yêu cầu khác nhau về chiều cao nâng và tải trọng, kết cấu khung cắt kéo được chia thành hai dòng chính:

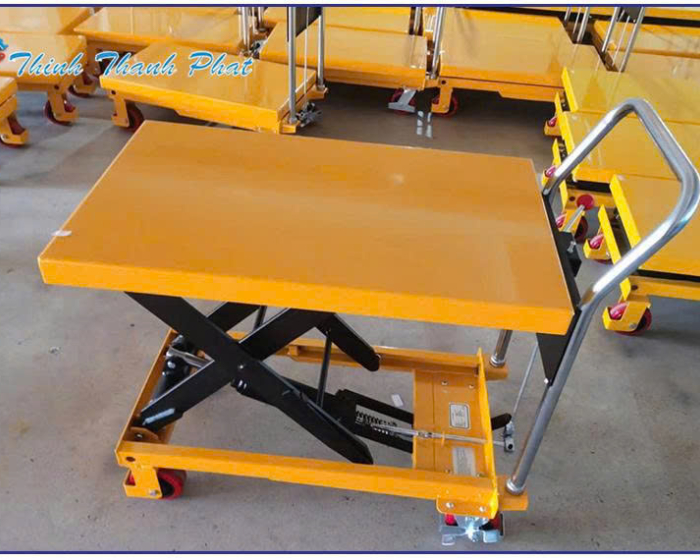

Bàn nâng cắt kéo đơn (Single Scissor): Hệ thống chỉ có một tầng khung chữ X. Dòng này có ưu điểm là độ ổn định và cân bằng cực cao, khả năng chịu tải lớn (thường từ năm trăm kilôgam đến hơn một tấn), nhưng chiều cao nâng tối đa thường bị giới hạn dưới một mét do chiều dài thanh cắt kéo cố định.

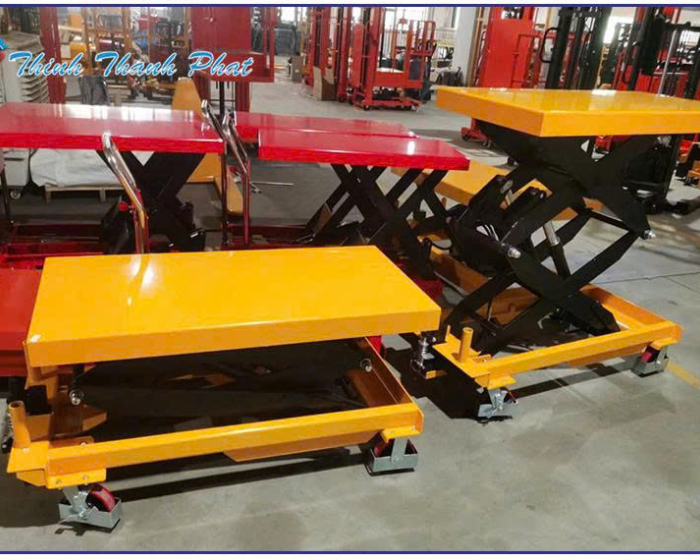

Bàn nâng cắt kéo đôi (Double Scissor): Hệ thống sử dụng hai tầng khung chữ X chồng lên nhau theo phương thẳng đứng. Thiết kế này giúp thiết bị đạt được chiều cao nâng vượt trội (từ một mét rưỡi đến hai mét) trong khi vẫn giữ nguyên kích thước chiều dài mặt bàn nhỏ gọn, rất phù hợp để đưa hàng lên các kệ kho cao hoặc thùng xe tải lớn.

5. Ưu điểm vượt trội và giải pháp công học

Việc trang bị bàn nâng thủy lực di động đẩy tay mang lại những giá trị thực tế to lớn cho các hoạt động quản lý kho và sản xuất:

Bảo vệ sức khỏe người lao động:

Thiết bị chuyển đổi toàn bộ hoạt động nâng vật nặng bằng cơ bắp thành thao tác kích chân nhẹ nhàng, giảm thiểu tối đa áp lực lên cột sống, khớp gối và cơ tay của công nhân, từ đó ngăn ngừa các bệnh nghề nghiệp về xương khớp.

Tính cơ động và linh hoạt tuyệt đối:

Do không sử dụng động cơ điện hay dây nguồn loằng ngoằng, xe có thể di chuyển đến bất kỳ góc khuất nào trong nhà xưởng. Trọng lượng bản thân của xe không quá lớn giúp việc đẩy tay di chuyển diễn ra nhẹ nhàng trên các bề mặt sàn bằng phẳng.

Tối ưu hóa diện tích kho bãi:

Kích thước mặt bàn nhỏ gọn cho phép xe vận hành thoải mái trong các lối đi hẹp giữa các hàng kệ, nơi mà các dòng xe nâng tự hành cỡ lớn không thể tiếp cận được.

6. Quy trình vận hành an toàn và kiểm soát rủi ro

Để đảm bảo an toàn cho người sử dụng và kéo dài tuổi thọ thiết bị, quy trình vận hành cần tuân thủ nghiêm ngặt các nguyên tắc sau:

Tuyệt đối không nâng quá tải trọng: Khối lượng hàng hóa đặt lên xe phải thấp hơn hoặc bằng mức tải trọng định mức được nhà sản xuất công bố. Việc quá tải sẽ gây nứt vỡ hệ thống phớt chặn dầu, làm cong vênh khung cắt kéo và có nguy cơ gây sập bàn nâng đột ngột.
Phân bổ hàng hóa đều tâm sàn: Hàng hóa cần được gom gọn và đặt chính giữa mặt bàn nâng. Việc đặt hàng lệch về một bên hoặc dồn vào các góc sẽ tạo ra mô men xoắn lớn, làm mài mòn không đều các con lăn dẫn hướng và dễ gây lật xe khi di chuyển.
Quy tắc di chuyển trên mặt phẳng: Chỉ thực hiện việc đẩy xe di chuyển từ vị trí này sang vị trí khác khi mặt bàn nâng đã được xả về độ cao thấp nhất. Di chuyển xe khi mặt bàn đang ở trên cao sẽ làm trọng tâm hệ thống bị đẩy lên cao, dễ gây lật úp nếu vấp phải chướng ngại vật hoặc đi qua đoạn đường nghiêng.
Sử dụng phanh khóa khi bốc dỡ: Luôn đạp phanh khóa bánh xe trước khi tiến hành chuyển hàng từ kệ vào mặt bàn hoặc ngược lại để giữ xe ổn định, không bị trôi tự do.

7. Quy trình bảo dưỡng định kỳ chuẩn kỹ thuật

Một chế độ bảo dưỡng đúng cách sẽ giúp hệ thống thủy lực và cơ khí luôn vận hành trơn tru, hạn chế tối đa các sự cố hỏng hóc giữa chừng.

Vệ sinh ty ben và rãnh trượt: Định kỳ lau chùi sạch sẽ bụi bẩn, các sợi rác bám trên bề mặt ty ben xi lanh và các rãnh trượt của con lăn. Bụi bẩn bám trên ty ben nếu không được làm sạch sẽ bị cuốn vào bên trong lòng xi lanh khi hạ bàn, làm rách phớt cao su và gây rò rỉ dầu thủy lực.
Tra mỡ bôi trơn hệ thống khớp nối: Bơm mỡ bôi trơn chuyên dụng vào các chốt trục quay của khung cắt kéo, ổ bi của bánh xe và các con lăn dẫn hướng để giảm thiểu ma sát kim loại, triệt tiêu tiếng kêu rít và giúp quá trình nâng hạ diễn ra nhẹ nhàng hơn.
Kiểm tra và bổ sung dầu thủy lực: Sau một thời gian dài vận hành, dầu thủy lực có thể bị hao hụt hoặc bị biến chất, nhiễm bụi. Cần kiểm tra mực dầu trong bình chứa và tiến hành xả bỏ dầu cũ, thay thế bằng dầu thủy lực mới có độ nhớt phù hợp theo khuyến cáo của kỹ thuật viên để đảm bảo áp suất nâng luôn đạt mức tối ưu.
Kiểm tra độ mòn bánh xe: Thường xuyên kiểm tra bề mặt bánh xe để phát hiện sớm các vết nứt, vỡ hoặc mài mòn lệch, từ đó tiến hành thay thế kịp thời nhằm đảm bảo xe luôn di chuyển an toàn và cân bằng.
